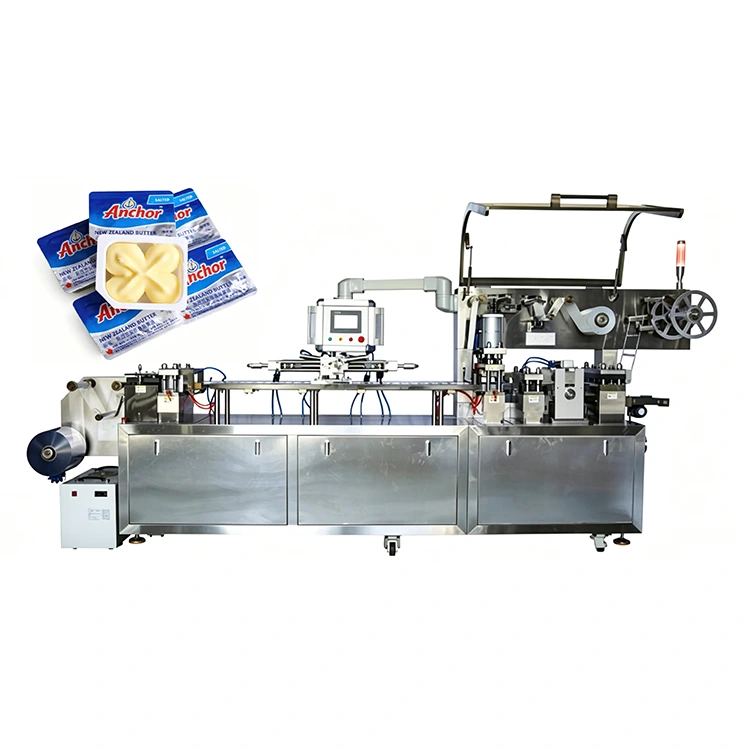

Automatyczna maszyna do pakowania w blistry masła musi zrobić więcej niż tylko uformować wnękę. Produkt należy dokładnie ułożyć, wnęka musi zachować swój kształt podczas zgrzewania, a gotowe porcje muszą być dokładnie oddzielone.
DPP-260 łączy te operacje w jednej linii produkcyjnej:
Termoformowanie → Napełnianie → Zgrzewanie folią → Kodowanie → Wykrawanie → Przewijanie odpadów
Maszyna wykorzystuje system sterowania PLC do zarządzania kluczowymi parametrami operacyjnymi, a formę formującą, płytę uszczelniającą, wykrojnik i sposób podawania można skonfigurować w zależności od pakowanego produktu.
Dzięki temu maszyna jest odpowiednia dla producentów, którzy dziś muszą pakować masło, a w przyszłości różne produkty lub rozmiary, zamiast inwestować w maszynę zaprojektowaną tylko z jednym stałym opakowaniem.
W przypadku masła format opakowania można dostosować do wymaganej wielkości porcji i układu wgłębień.
Forma formująca określa kształt i głębokość wnęki, natomiast system podawania określa sposób ładowania masła do każdej wnęki. Następnie sekcja zgrzewająca nakłada wybrany materiał pokryciowy w celu zamknięcia uformowanego opakowania przed wybiciem gotowych porcji.
W przypadku projektów związanych z masłem KEDE może ocenić:
● Wielkość porcji masła
● Wymiary produktu
● Objętość jamy
● Wymagana głębokość wnęki
● Metoda napełniania
● Materiał pokrywający
● Liczba wnęk na cykl
● Docelowa wielkość produkcji
Ostateczną konfigurację należy potwierdzić po zapoznaniu się z rzeczywistymi wymaganiami dotyczącymi produktu maślanego i opakowania.
|
Parametr techniczny |
|
|
Model |
DPP-260 |
|
Prędkość |
15-25 szt./min |
|
Tworzywo |
Materiał blistra: szerokość 250 mm, grubość: 0,15-0,5 mm; Materiał pokrywy: szerokość 250 mm, grubość 0,02-0,035 mm |
|
Maksymalna głębokość formowania (mm) |
35mm |
|
Maksymalna powierzchnia formowania (mm2) |
240×130×35 mm |
|
Zasilanie |
380 V/50 Hz |
|
Całkowita moc (KW) |
10,5 kW |
|
Ciśnienie sprężonego powietrza (MPa) |
0,5-0,7 MPa |
|
Zużycie sprężonego powietrza (m3/h) |
≥ 0,22 |
|
Zużycie wody chłodzącej (m3/h) |
Zwykłe chłodzenie obiegiem wody kranowej. |
|
Hałas (dB) |
75dB |
|
Wymiary całkowite (dł. × szer. × hmm) |
4200×650×1640mm |
|
Waga (kg) |
1500 kg |
Automatyczna maszyna do pakowania blistrów z masłem nie ogranicza się do jednej aplikacji napełniania. Zmieniając formę i dostosowując system podawania, można ją skonfigurować dla różnych produktów i formatów opakowań.
|
Kategoria produktu |
Przykłady |
|
Żywność |
Masło, pasta, dżem, płynna żywność, krople |
|
Obrazy olejne |
Oliwa z oliwek, olejek eteryczny i inne odpowiednie oleje |
|
Farmaceutyki |
Tabletki, kapsułki, pigułki, proszki |
|
Kosmetyki |
Kremy, żele i produkty na próbki |
|
Inne aplikacje |
Odpowiednie małe produkty w zależności od konfiguracji formy i podajnika |
Ta możliwość obsługi wielu produktów jest szczególnie przydatna dla producentów obsługujących kilka SKU lub planujących poszerzenie asortymentu produktów.
Kiedy zamawiasz automatyczną maszynę do pakowania blistrów masła firmy KEDE, dokładnie to obejmuje:
|
Część |
Specyfikacja |
|
Rama główna |
Stal węglowa + stop aluminium, tłumione drgania |
|
Okładzina zewnętrzna |
Stal nierdzewna SUS304, wykończenie ziarnowe, gotowe do mycia |
|
Stanowisko formujące |
Forma płaska (jeden zestaw, obrobiona zgodnie ze specyfikacją wnęki) |
|
Płyty grzewcze |
Górna i dolna – niezależna regulacja temperatury PID |
|
Stacja napełniania |
Ręczna konfiguracja ładowania (standard) |
|
Stacja zgrzewania |
Pneumatyczna kontrola ciśnienia, regulowane ciśnienie uszczelnienia |
|
Stacja wykrawania/cięcia |
Dopasowany zestaw matryc, zintegrowana nawijarka odpadów |
|
System sterowania |
Siemens lub odpowiednik PLC, kolorowy ekran dotykowy HMI |
|
System bezpieczeństwa |
Osłony i blokady zgodne z CE |
|
Dokumentacja |
Pełna instrukcja obsługi + lista części + schematy elektryczne + tabela smarowania |
|
Szkolenie wideo |
Łącze z kodem QR zamontowane na maszynie – uruchomienie, obsługa, przezbrojenie, czyszczenie |
Wszystkie komponenty są nowe — nie ma części odnawianych ani używanych podzespołów.
Oryginalna specyfikacja maszyny opisuje częstotliwość wykrawania do 200 razy, zaprojektowaną w celu zapewnienia wyższej wydajności wykrawania niż konwencjonalne maszyny pakujące w blistry.
Nasza automatyczna maszyna do pakowania blistrów z masłem łączy płaską konstrukcję blistrową z elementami konstrukcyjnymi mającymi na celu poprawę wydajności produkcji, zmianę formy i pozycjonowanie opakowania.
Arkusz PCV jest podgrzewany przed formowaniem, co pozwala na uformowanie materiału w wymaganą geometrię wnęki. Głębokość formowania może sięgać 35 mm, w zależności od wybranego projektu formy.
Ładowanie ręczne jest dostępne w konfiguracji standardowej. W przypadku zastosowań o większej objętości można wybrać automatyczne podajniki wibracyjne lub liczące, w zależności od produktu.
Stacja zgrzewająca wykorzystuje pneumatyczną kontrolę ciśnienia, umożliwiając regulację ciśnienia zgrzewania w zależności od wybranego materiału pokrywy i konfiguracji opakowania.
Po wykrawaniu krawędzie złomu są automatycznie przewijane, co pomaga utrzymać porządek wstęgi opakowaniowej podczas ciągłej produkcji.
Forma formująca, płyta uszczelniająca i matryca tnąca są konfigurowane zgodnie z formatem gotowego blistra. Pozwala to na przygotowanie maszyny do różnych produktów i układów gniazd.
Nasza automatyczna maszyna do pakowania blistrów z masłem jest produkowana w kontrolowanym procesie produkcyjnym, a nie po prostu składana po dostarczeniu komponentów.
Modelowanie 3D CAD i symulacja ruchu są wykorzystywane przed produkcją w celu oceny ruchu maszyny i powiązań komponentów.
Cięcie laserowe, formowanie, spawanie i obróbka CNC są stosowane w przypadku ramy maszyny, okładzin, form i precyzyjnych komponentów.
Układy mechaniczne, elektryczne i pneumatyczne są montowane i sprawdzane przed przystąpieniem kompletnej maszyny do testów końcowych.
KEDE przeprowadza kontrolę surowców, kontrolę wymiarową, badanie podzespołów i końcową kontrolę maszyny podczas produkcji.
Maszyna przechodzi testy pracy na sucho i materiałów. W przypadku dostarczenia próbek do testu opakowania można również wykorzystać rzeczywisty produkt klienta.
Gotowa maszyna jest czyszczona, testowana i przygotowywana do pakowania eksportowego. Fabryczne testy akceptacyjne można oglądać za pośrednictwem wideo na żywo.
Proces ten daje kupującym lepszy wgląd w sposób produkcji i weryfikacji maszyny przed wysyłką.
KEDE przygotowuje maszynę do pakowania w blistry masła Automtaic do wysyłki międzynarodowej ze wzmocnionym opakowaniem eksportowym i dokumentacją pomocniczą.
|
Przedmiot wysyłki |
Bliższe dane |
|
Opakowania eksportowe |
Wzmocniona drewniana skrzynia z zabezpieczeniem antykorozyjnym VCI |
|
Pojemnik |
20 stóp lub 40 stóp GP |
|
Ładowanie portów |
Szanghaj / Ningbo |
|
Czas realizacji |
30–45 dni po złożeniu, w zależności od dostosowania |
|
Dokumenty |
Faktura handlowa, lista pakowania, B/L, CO, deklaracja CE, certyfikat ISO |
|
Inspekcja fabryczna |
TŁUSZCZ przed pakowaniem |
Typowe czasy tranzytu towarów morskich podane w dostarczonych informacjach to:
|
Miejsce docelowe |
Szacowany tranzyt |
|
Azja Południowo-Wschodnia |
7–14 dni |
|
Europa |
25–35 dni |
|
Ameryka Północna |
20–30 dni |
|
Ameryka Południowa |
30–45 dni |
|
Bliski Wschód / Afryka |
25–40 dni |
Czas tranzytu różni się w zależności od portu docelowego, przewoźnika i warunków wysyłki.
Dostarczone informacje o maszynie zawierają następujące certyfikaty i odniesienia do zgodności:
|
Certyfikacja/norma |
Aplikacja |
|
CE |
Bezpieczeństwo maszyn i elektryki |
|
ISO 9001:2000 |
System zarządzania jakością |
|
Wymagania związane z GMP |
Względy produkcyjne i higieniczne w zastosowaniach farmaceutycznych i spożywczych |
Do przesyłki dołączone są odpowiednie certyfikaty i deklaracje zgodnie z dostarczoną dokumentacją.
W przypadku konkretnego rynku docelowego kupujący powinni przed złożeniem zamówienia potwierdzić dokładny pakiet certyfikacji i zgodności wymagany dla ich zastosowania.
Odpowiednia konfiguracja opakowania blistrowego na masło zależy od porcji produktu, wymiarów wnęki, materiału i wymaganej wydajności produkcyjnej.
Aby uzyskać dokładną wycenę maszyny do pakowania blistrów z masłem, wyślij KEDE:
1. Rodzaj produktu – masło, pasta, dżem, olej, tabletka, kapsułka itp.
2. Wymiary produktu — długość x szerokość x wysokość.
3. Pożądany rozmiar ubytku – w tym wymagana głębokość ubytku.
4. Cel produkcyjny — wymagana wydajność na minutę, godzinę lub dzień.
5. Materiał opakowaniowy – PVC, PTP, PET, ALU-ALU lub inny materiał.
6. Kraj lub port docelowy – w przypadku wymagań dotyczących wysyłki i dokumentacji.
Na podstawie tych informacji KEDE może zapewnić:
Oferta fabryczna + konfiguracja oprzyrządowania + czas realizacji + specyfikacja techniczna
