Maszyna do szybkiego pakowania i pakowania blistrów w kapsułki

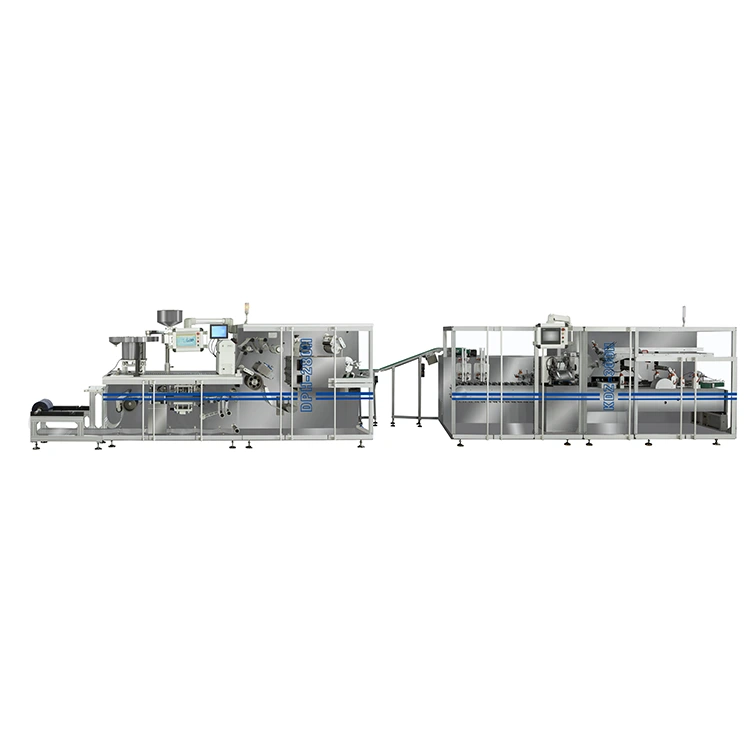

Szybka maszyna do pakowania i kartonowania blistrów w kapsułki łączy w sobie maszynę blistrową DHP-280/KDZ-280H z pełnym serwomechanizmem z szybką kartoniarką KDZ-300. Po uformowaniu, zgrzaniu i przedziurkowaniu opakowań blistrowych są one przekazywane do sekcji kartonowania w celu obsługi ulotek, otwarcia kartonu, umieszczenia produktu i zamknięcia kartonu. Sekcja podawania produktu jest skonfigurowana zgodnie z wymiarami blistrów i wymaganiami produkcyjnymi, dzięki czemu cała linia może obsługiwać różne formaty opakowań farmaceutycznych.

Zintegrowany proces pakowania z opakowania typu blister do kartonu

Linia zapewnia ciągły przepływ opakowań od produkcji blistrów do gotowych kartonów:

Formowanie blistrów → Zgrzewanie → Drukowanie / dziurkowanie → Wyładowanie blistrów → Podawanie produktu → Otwarcie kartonu → Wkładanie ulotek → Załadunek produktu → Zamykanie kartonu → Wyładunek gotowego kartonu

Sekcja blistrowa przygotowuje gotowe opakowania przed przesłaniem ich do kartoniarki. Sekcje podawania i przenoszenia są skonfigurowane zgodnie z rzeczywistymi wymiarami blistrów i wymaganiami wyjściowymi, co pomaga ograniczyć obsługę ręczną i utrzymać stabilne połączenie między obiema maszynami.

Dla producentów produktów farmaceutycznych ta konfiguracja jest odpowiednia do ciągłej produkcji, w której pakowanie blistrowe i kartonowanie muszą działać jako jeden skoordynowany proces.

Maszyna blistrowa DPH-380H z pełnym serwomechanizmem

DHP-280/KDZ-280H formuje, zgrzewa i dziurkuje farmaceutyczne blistry, zanim trafią one do sekcji kartonowania. Wykorzystuje osiem niezależnych serwomotorów Panasonic ze sterowaniem ruchem za pomocą ekranu dotykowego, co pozwala na regulację poszczególnych stanowisk produkcyjnych za pomocą systemu sterowania.

Maszyna obsługuje opakowania blistrowe PVC-ALU i ALU-ALU z odpowiednią konfiguracją oprzyrządowania.

Główne parametry techniczne

Parametr	Specyfikacja
Obszar formowania	300 × 380 mm
Głębokość formowania	≤16 mm
Prędkość PVC-ALU	120–150 cykli/min, maks. 200 cykli/min
ALU-ALU Prędkość	60–80 cykli/min, maks. 100 cykli/min
Całkowita moc	Maks. 29 kW
Ciśnienie powietrza	0,4–0,7 MPa
Zużycie powietrza	200 l/godz
Ciśnienie wody	0,1–0,25 MPa
Zużycie wody	600 l/godz
Wymiary maszyny	5600 × 1200 × 1800 mm
Masa maszyny	3500 kg
Zasilanie	Trójfazowy układ pięcioprzewodowy

Pełna kontrola serwa

Sekcje formowania, trakcji, zgrzewania, drukowania i wykrawania wykorzystują niezależne sterowanie serwo. Parametry produkcji można regulować za pomocą interfejsu HMI, zamiast polegać wyłącznie na mechanicznych regulacjach krzywki.

W przypadku producentów farmaceutycznych obsługujących wiele formatów blistrów przechowywane parametry mogą uprościć powtarzalną produkcję i pomóc w utrzymaniu spójnych ustawień maszyny pomiędzy zmianami formatu.

Cechy konstrukcyjne DPH-380H

Zewnętrzna platforma rolkowa z PCV

Umożliwia wygodniejszą wymianę rolek z materiałem bez ingerencji w główną sekcję formującą.

Ogrzewanie sterowane PID

System ogrzewania zapewnia kontrolowaną regulację temperatury, zapewniając bardziej spójne warunki formowania i zgrzewania.

Mechanizm formujący z zakrzywionym ramieniem

Konstrukcja z zakrzywionym ramieniem pomaga zredukować wibracje podczas ciągłej operacji formowania.

Konstrukcja formy wsuwanej

Forma wykorzystuje konstrukcję wsuwaną, aby uprościć wymianę i ograniczyć niepotrzebne prace związane z rozłączaniem.

Rolka trakcyjna chłodzona wodą

Pomaga kontrolować temperaturę rolek podczas ciągłej pracy i zmniejszać deformację materiału.

Manipulator obrotowy 120°

Wspomaga kontrolowany transfer produktu i indywidualne odrzucanie wadliwych blistrów.

Wyjście folii sterowane serwo

Wyrównanie kursora pomaga zachować dokładność rejestracji podczas podawania folii aluminiowej.

Szybka kartoniarka KDZ-300

KDZ-300 odbiera gotowe opakowania blistrowe i automatycznie ładuje je do składanych kartonów. Kartoniarka pracuje z prędkością 200–280 pudełek/min, a system podawania produktu jest skonfigurowany zgodnie z rzeczywistymi wymiarami blistrów i układem załadunku.

Parametry techniczne

Parametr	Specyfikacja
Model	KDZ-300
Prędkość	200–280 pudełek/min
Rozmiar kartonu	70–180 × 35–80 × 14–50 mm
Gramatura papieru kartonowego	250–350 g/m²
Rozmiar ulotki	80–250 × 90–170 mm
Składanie ulotek	1–4 fałdy
Moc	5 kW, 220 V/380 V
Ciśnienie powietrza	≥0,6 MPa
Zużycie powietrza	160–200 l/min
Wymiary maszyny	4800 × 1600 × 1860 mm
Masa maszyny	4500 kg

Standardowy KDZ-300 dostarczany jest bez uniwersalnego podajnika produktu. Sekcja podawania jest zaprojektowana zgodnie z rozmiarem, kształtem, orientacją i wymaganą ilością załadunku blistra.

Dlaczego warto zintegrować maszynę blistrową i kartoniarkę?

Szybka maszyna do pakowania i pakowania blistrów w kapsułki musi pracować z kompatybilnymi prędkościami i zapewniać niezawodny transfer produktu. Samo połączenie dwóch niezależnych maszyn nie gwarantuje stabilnej produkcji.

Konfiguracja KEDE uwzględnia połączenie pomiędzy dwiema maszynami na etapie projektowania.

Ciągły transfer produktów

Gotowe opakowania blistrowe przemieszczają się bezpośrednio do sekcji kartonowania, co ogranicza konieczność ręcznego zbierania i ponownego ładowania.

Karmienie specyficzne dla produktu

Podajnik kartoniarki został zaprojektowany w oparciu o rzeczywiste wymiary blistrów i orientację wyładowania.

Skoordynowana produkcja

Maszyna blistrowa i kartoniarka są konfigurowane zgodnie z wymaganą wydajnością produkcyjną, a nie traktowane jako niepowiązane maszyny.

Uproszczona koordynacja projektu

Interfejsy mechaniczne, zasilanie produktu i podłączenie linii może być obsługiwane przez ten sam zespół inżynierów.

Testowanie przed wysyłką

Kompletną linię można przetestować przed wysyłką przy użyciu rzeczywistych produktów klienta i materiałów opakowaniowych.

System podawania kapsułek

Do pakowania blistrów kapsułkowych linię można wyposażyć w szybki podajnik torowy FY-380.

Podajnik przeznaczony jest do produktów kapsułkowych wymagających kontrolowanego podawania i pozycjonowania przed utworzeniem pęcherzy. Wibrująca prowadnica prowadzi kapsułki w kierunku sekcji formującej, utrzymując kontrolowaną prędkość podawania.

Konfigurację karmienia można dostosować w zależności od:

Wymóg	Rozważania dotyczące konfiguracji
Rozmiar kapsułki	Wymiary toru i podawania
Orientacja na produkt	Kierunek podawania i pozycjonowanie
Układ blistra	Układ kieszeni
Szybkość produkcji	Wyjście podajnika dopasowane do DPH-380H
Typ produktu	Kształt i wymiary kapsułki

Ta konfiguracja jest odpowiednia dla producentów farmaceutycznych produkujących blistry z PVC-ALU i wybranych zastosowań z aluminium formowanego na zimno.

Podstawowe komponenty

Główne komponenty elektryczne i pneumatyczne wybierane są od uznanych marek przemysłowych.

Część	Marka
PLC	Siemensa
Ekran dotykowy	Siemensa
Napęd częstotliwościowy	Schneidera
Główny silnik	Tai Li
Czujniki fotoelektryczne/zbliżeniowe	CHORY
Cylindry / Zawory elektromagnetyczne	Airtac
Enkoder / Przekaźniki	Omronie
Namiar	Harbina

Specyfikacje komponentów można potwierdzić zgodnie z ostateczną konfiguracją maszyny i wymaganiami projektu.

Dostosowanie do różnych produktów blistrowych

Zintegrowana linia nie ogranicza się do jednego ustalonego formatu blistra. Sekcje podawania i pakowania można skonfigurować zgodnie z rzeczywistym produktem klienta i materiałami opakowaniowymi.

Karmienie blistrami

Podajnik może być zaprojektowany według:

● Długość i szerokość blistra

● Grubość pęcherza

● Orientacja na produkt

● Liczba blistrów w kartonie

● Wymagana kolejność ładowania

Konfiguracja kartonu

KDZ-300 obsługuje wymiary kartonu w swoim standardowym zakresie roboczym. Specjalne wymagania dotyczące kartonu można ocenić poprzez badanie próbek przed produkcją.

Układ linii

Połączenie pomiędzy DPH-380H i KDZ-300 można zorganizować według:

● Przestrzeń warsztatowa

● Kierunek wyładunku maszyny

● Wysokość przenośnika

● Dostęp operatora

● Sprzęt poprzedzający i końcowy

Ustawienia HMI

Parametry specyficzne dla produktu można przechowywać w systemie sterowania, aby uprościć powtarzalną produkcję i zarządzanie formatem.

Opcjonalne moduły funkcjonalne

Dodatkowe moduły można wybrać zgodnie z rzeczywistymi wymaganiami dotyczącymi pakowania i kontroli.

Moduł	Funkcjonować	Aplikacja
Teczka papierowa GUK	1–4-krotne przetwarzanie ulotek	Kartony farmaceutyczne
Drukarka atramentowa	Drukowanie partii i dat ważności	Produkty identyfikowalne
Czytnik kodów	Weryfikacja kodu	Możliwość śledzenia produktu
Zespół kleju termotopliwego	Zaklejenie kartonu klejem	Opakowanie o wysokim stopniu zamknięcia
Internetowy kontroler wagi	Kontrola obecności/wagi produktu	Kontrola jakości
Automatyczne odprowadzanie odpadów	Usuwa odrzucone kartony	Szybka produkcja

Ostateczna konfiguracja jest ustalana na podstawie próbek produktów, specyfikacji kartonu, szybkości produkcji i wymaganych funkcji.

Proces dostosowywania

1. Ocena produktu i opakowania

KEDE sprawdza wymiary produktu, specyfikacje blistrów, rozmiar kartonu, wymagania dotyczące ulotek i docelową prędkość produkcji.

2. Testowanie próbek

Próbki klientów są testowane na odpowiednim sprzęcie w celu sprawdzenia wydajności podawania, formowania blistrów i pakowania w kartony.

3. Inżynieria liniowa

Zespół inżynierów określa rozmieszczenie podajnika, podłączenie maszyny, konfigurację przenośnika i opcjonalne moduły.

4. Produkcja maszyn

Urządzenia produkowane są według zatwierdzonej konfiguracji technicznej i rysunków produkcyjnych.

5. Fabryczny test odbiorczy

Przed wysyłką cała linia jest testowana na próbkach klientów. Podczas testu sprawdzane jest działanie maszyny, stabilność podawania, formowanie kartonu i wydajność pakowania.

6. Przygotowanie do eksportu

Po odbiorze sprzęt jest czyszczony, zabezpieczany i pakowany do wysyłki międzynarodowej wraz z wymaganą dokumentacją techniczną.

Często zadawane pytania

Czy linia może pakować zarówno blistry PVC-ALU, jak i ALU-ALU?

Tak. DPH-380H obsługuje oba formaty opakowań przy odpowiedniej konfiguracji narzędzi.

Jaka jest maksymalna prędkość kartonowania?

KDZ-300 osiąga prędkość do 280 kartonów na minutę, w zależności od produktu, konfiguracji podajnika i formatu kartonu.

Czy możesz zaprojektować podajnik dla naszego rozmiaru blistra?

Tak. Podajnik produktu jest skonfigurowany zgodnie z wymiarami blistrów, orientacją i wymaganym rozmieszczeniem załadunku.

Czy możesz przetestować nasze produkty przed produkcją?

Tak. KEDE może przeprowadzić próbki próbne z użyciem rzeczywistych produktów, blistrów, kartonów i ulotek.

Czy linia obsługuje kapsułki?

Tak. Szybki podajnik gąsienicowy FY-380 można skonfigurować do zastosowań związanych z podawaniem kapsułek.

Jakie rozmiary kartonów obsługuje KDZ-300?

Standardowy zakres kartonów to 70–180 × 35–80 × 14–50 mm. Specjalne wymagania dotyczące kartonu należy ocenić poprzez badanie próbek.

Czy linia może obejmować wstawianie i kodowanie ulotek?

Tak. Składanie papieru, wkładanie ulotek, drukowanie atramentowe, odczytywanie kodów i inne opcjonalne moduły można zintegrować zgodnie z wymaganiami projektu.

Czy całą linię można dostosować?

Tak. KEDE może dostosować podajnik, sekcję transferową, konfigurację kartonu, układ linii i opcjonalne moduły funkcjonalne zgodnie z wymaganiami produkcyjnymi klienta.
