Automatyczna maszyna do pakowania butelek z lekami

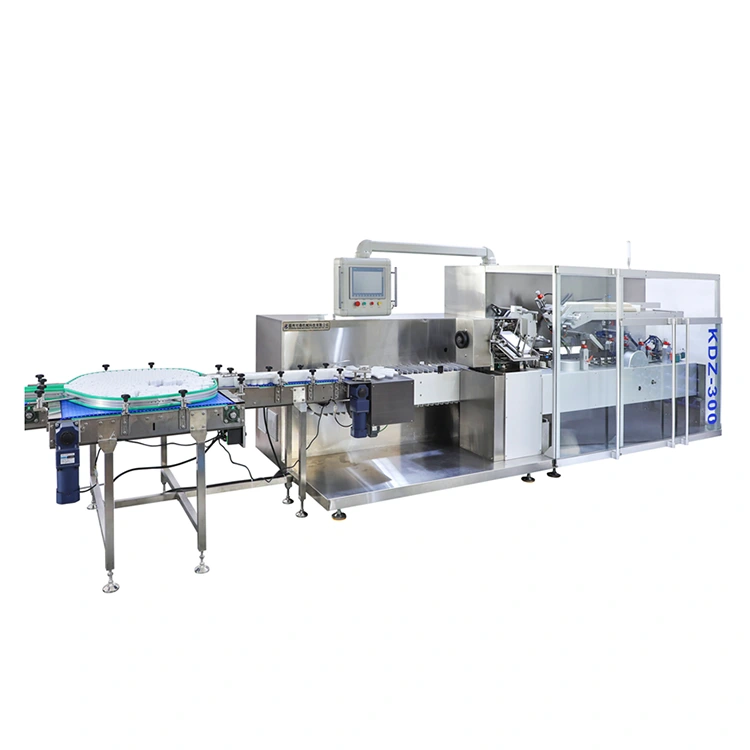

Automatyczna maszyna do pakowania butelek z lekami to szybka automatyczna maszyna do pakowania butelek farmaceutycznych i innych pakowanych produktów, które mogą się przesuwać lub toczyć podczas transportu. Okrągłe butelki mogą z łatwością zmieniać położenie na konwencjonalnym przenośniku, natomiast kwadratowe i nieregularne butelki mogą wchodzić do sekcji kartonowania w niespójnej orientacji. KDZ-300 wykorzystuje indeksowanie sterowane serwomechanizmem i regulowaną separację, aby prowadzić produkty do stabilnej pozycji podawania, zanim zostaną wepchnięte do kartonów.

Maszyna łączy podawanie produktu, podawanie kartonu, formowanie kartonu, wkładanie butelek, obsługę ulotek, składanie klap i zamykanie kartonu w jednym ciągłym procesie. Można go również połączyć z istniejącym sprzętem do zamykania, etykietowania i ważenia kontrolnego, dzięki czemu kartoniarz może stać się częścią zintegrowanej linii pakowania farmaceutycznego.

Podawanie sterowane serwo w przypadku niestabilnych kształtów butelek

Obsługa butelek jest jednym z kluczowych zagadnień przy automatyzacji pakowania produktów farmaceutycznych. Okrągłe pojemniki mogą się toczyć podczas przenoszenia, podczas gdy nieregularne butelki mogą obracać się lub przesuwać z zamierzonej pozycji.

Automatyczna maszyna do kartonowania butelek z lekami wykorzystuje system indeksowania napędzany serwomechanizmem z regulowanymi separatorami butelek do regulowania odstępów między produktami i prowadzenia butelek w kierunku sekcji kartonowania. Ta kontrolowana metoda karmienia pomaga ograniczyć braki w karmieniu, nieprawidłowe pozycjonowanie i przerwy spowodowane niestabilnym ruchem butelki.

W przypadku linii produkcyjnych wymagających wyższej wydajności dostępna jest konfiguracja serwo o dużej prędkości z docelową wydajnością do 300 pudełek/min, w zależności od butelki, kartonu i warunków podawania.

Nadaje się do butelek okrągłych, kwadratowych i nieregularnych

Maszyna została zaprojektowana z myślą o różnych geometriach butelek, zamiast opierać się na jednym, ustalonym formacie produktu. Mechanizm podający można skonfigurować w zależności od rozmiaru, kształtu i orientacji pakowanych produktów.

Typowe zastosowania obejmują:

● Butelki z lekarstwami

● Okrągłe butelki farmaceutyczne

● Kwadratowe butelki plastikowe lub szklane

● Butelki o nieregularnym kształcie

● Ampułki i powiązane produkty pakowane

● Produkty wstępnie napełnione

● Tacki na blistry i aluminiowo-plastikowe tabliczki lekarskie

● Wybrane produkty zdrowotne

W przypadku nowego projektu KEDE zaleca dostarczenie próbek butelek lub rysunków, aby można było ocenić konfigurację podawania i pakowania przed produkcją.

Automatyczny proces kartonowania

Maszyna integruje kilka etapów pakowania w ciągłą sekwencję roboczą:

Podawanie produktu → Indeksowanie serwo → Podawanie kartonu → Formowanie kartonu → Wypychanie produktu → Wkładanie ulotek → Składanie klapy → Zamykanie kartonu

Dodatkowe funkcje, takie jak wytłaczanie numeru partii, wykrywanie i odrzucanie produktu, można włączyć zgodnie z wymaganiami linii produkcyjnej.

Tam, gdzie wymagane jest oddzielanie produktu lub kontrola rozładunku, na przenośniku można skonfigurować obrotowy mechanizm odchylający.

Dane techniczne

Integracja z liniami opakowań farmaceutycznych

Automatyczną maszynę do pakowania butelek z lekami można skonfigurować do współpracy z istniejącym sprzętem poprzedzającym za pośrednictwem interfejsów przenośników. Dzięki temu producenci produktów farmaceutycznych mogą ograniczyć ręczne przenoszenie produktów i zachować ciągły przepływ materiałów.

Typowa linia może obejmować:

Napełnianie butelek → Zakręcanie → Etykietowanie → Doważanie → Karmienie butelką → Kartonowanie → Kodowanie → Kontrola

Rzeczywisty układ można dostosować do istniejącego wyposażenia klienta, dostępnej powierzchni i wymaganej sekwencji produkcyjnej.

KEDE może ocenić:

● Wysokość przenośnika

● Kierunek transferu produktu

● Orientacja butelki

● Odległość podawania

● Wymogi akumulacyjne

● Interfejsy maszynowe typu „upstream” i „downstream”.

Dzięki temu KDZ-300 nadaje się zarówno do nowych, zautomatyzowanych linii, jak i modernizacji linii pakujących.

Konfiguracja kartonu i produktu

Standardowa automatyczna maszyna do kartonowania butelek z lekami obsługuje kartony w określonym zakresie rozmiarów, natomiast sekcje podawania i obsługi kartonów można ocenić pod kątem specjalnych formatów opakowań.

Specjalne konstrukcje kartonów, wykończenia tektury i wymagania dotyczące zamknięć należy potwierdzić na etapie projektu technicznego.

Funkcje opcjonalne

Automatyczną maszynę do pakowania butelek z lekami można skonfigurować z dodatkowymi modułami w zależności od procesu pakowania.

Opcjonalne moduły można włączyć do systemu sterowania maszyną zgodnie z wybraną konfiguracją.

HMI i zarządzanie recepturami

Maszyna może wykorzystywać interfejs sterowania oparty na HMI do parametrów operacyjnych, ustawień produktu i zarządzania maszyną.

W przypadku klientów obsługujących wiele formatów produktów przechowywanie receptur może uprościć zmianę ustalonych specyfikacji butelek i kartonów.

Interfejs można również skonfigurować dla różnych języków, w tym:

Angielski, hiszpański, francuski, arabski i rosyjski.

Jeżeli specyfikacje zostaną potwierdzone przed wysyłką, KEDE może z wyprzedzeniem przygotować odpowiednie ustawienia produktu i kartonu.

Higiena opakowań farmaceutycznych

W głównej konstrukcji maszyny zastosowano konstrukcję ze stali nierdzewnej, wspierającą zastosowania, w których ważna jest czystość i dostępne powierzchnie maszyny.

Jego konstrukcja jest przeznaczona dla środowisk opakowań farmaceutycznych i można ją skonfigurować zgodnie z wymaganiami higienicznymi procesu produkcyjnego klienta.

KEDE zapewnia certyfikat CE i certyfikat systemu zarządzania jakością ISO 9001, z testowaniem maszyn i dokumentacją techniczną dostępną dla projektów zagranicznych.

Produkcja i testowanie

KEDE produkuje zautomatyzowane urządzenia pakujące z możliwościami obejmującymi obróbkę mechaniczną, montaż maszyn, integrację elektryczną i testowanie funkcjonalne.

Proces produkcji maszyny obejmuje:

Projektowanie inżynieryjne → Produkcja konstrukcyjna → Obróbka precyzyjna → Podzespół → Instalacja elektryczna i pneumatyczna → Montaż końcowy → Testowanie funkcjonalne

Przed wysyłką można sprawdzić działanie maszyny poprzez pracę na sucho, podawanie kartonu, podawanie produktu, składanie i zamykanie, testowanie prędkości i weryfikację bezpieczeństwa.

W przypadku projektów niestandardowych KEDE może również uruchomić przed dostawą rzeczywiste butelki i kartony klienta. Umożliwia to ocenę wydajności podawania i pakowania w kartony na podstawie materiałów, które zostaną użyte w produkcji.

Często zadawane pytania

Jakie rodzaje butelek z lekami może obsługiwać automatyczna maszyna do pakowania butelek z lekami?

Maszyna przeznaczona jest do butelek okrągłych, kwadratowych i wybranych o nieregularnym kształcie. System karmienia jest konfigurowany zgodnie z wymiarami, kształtem i wymaganą orientacją butelki.

W jaki sposób maszyna KDZ-300 zapobiega toczeniu się okrągłych butelek podczas karmienia?

System indeksowania napędzany serwomechanizmem i regulowane separatory butelek kontrolują odstępy i pozycjonowanie produktów, zanim butelki trafią do sekcji kartonowania.

Jaka jest normalna prędkość produkcji?

Standardowy zakres pracy to 200–280 pudełek/min. Wersja z serwomechanizmem o dużej szybkości może osiągnąć do 300 pudełek/min, w zależności od konfiguracji produktu i opakowania.

Czy maszynę można podłączyć do naszej istniejącej linii pakowania butelek?

Tak. Maszyna może współpracować z urządzeniami takimi jak zamykarki, etykieciarki, wagi kontrolne i przenośniki. Szczegóły podłączenia należy potwierdzić na podstawie istniejącego układu linii.

Czy maszyna może wkładać ulotki lekarskie?

Tak. Moduł składania i wstawiania ulotek można dodać w zależności od wymiarów ulotki, sposobu składania i wymagań dotyczących opakowania.

Czy na kartonach można drukować numery partii i daty?

Tak. Opcjonalny system znakowania atramentowego można zintegrować z linią pakującą w celu uzyskania numerów partii, dat, kodów partii i innych wymaganych informacji.

Czy na jednej maszynie można używać różnych rozmiarów butelek i kartonów?

W ramach odpowiedniego asortymentu maszyn można dostosować wiele formatów produktów. Wymagania dotyczące zmiany zależą od butelki, kartonu i konfiguracji karmienia.

Czy KEDE może przetestować nasze produkty przed wysyłką?

Tak. Klienci mogą dostarczyć próbki produktów i kartony do testów maszynowych. KEDE może wykorzystać te materiały do ​​sprawdzenia wydajności podawania, pozycjonowania i pakowania w kartony przed dostawą.
